HST-HBM3000EG龍門布氏硬度計

產品介紹：

HST-HBM3000EG龍門布氏硬度計是我公司的新一代產品。 採用最新全自動閉環傳感器控制技術。 將受力過程和大小反饋到差動級，永遠消除了液壓或電機減速誤差引起的過載或欠載波動，或主軸刀口隨使用時間增加的摩擦。

特點：

門式結構可以精確控制梁的升降、裝卸運動；

主軸部件和載荷傳感器安裝在升降梁上；

滾珠絲杠由無級伺服電機直接驅動；

試驗力為62.5-3000Kgf；

可選布氏硬度壓痕全自動測量。

結構簡介：

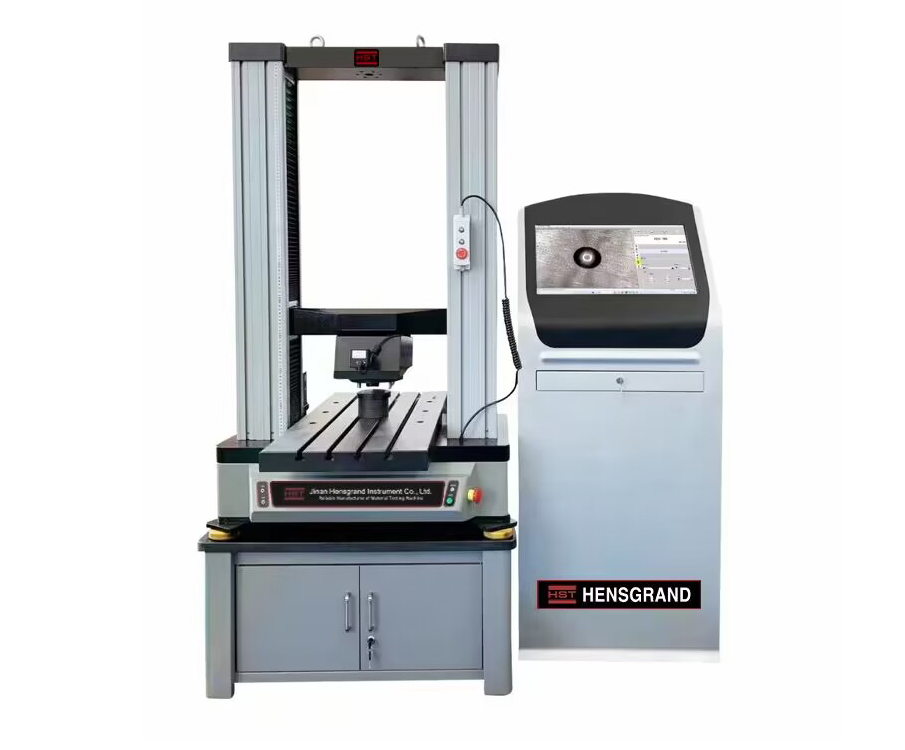

儀器採用龍門機構：由組合底座、移動平台、立柱、上橫樑、精密滾珠絲杠、伺服電機組成，其中伺服電機為進口知名品牌。 可以精確控制梁的提升和裝卸運動。

主軸部件和載荷傳感器安裝在提升梁上。 在試驗過程中，試驗力的大小及時通過傳感器發送到控制系統。 大平台上還有一個活動工作台。 滾珠絲杠在步進電機的驅動下，沿直線導軌驅動，使被測工件進出測試位置。 操作控制台設有觸摸屏和急停按鈕，所有試驗參數的調整和試驗功能的控制均可在觸摸屏上完成。 硬度計專用數控系統由計算機、步進電機、驅動器、載荷傳感器、信號轉換器等部件組成。 在測試過程中，負載信號由負載傳感器發出，並傳輸到數控處理器。 通過數控處理器控制步進電機的精確動作，實現了試驗力的全閉環控制，保證試驗力嚴格控制在允許範圍內。

主要機構介紹：

加載機制：採用全閉環控制傳感器加載技術，無任何負載衝擊誤差，監測頻率100HZ，全過程內控精度達到0.5%； 加載系統直接與載荷傳感器連接，無需任何中間結構，載荷傳感器直接測量和監控壓力頭，傳感器上的載荷進行調節和調節，同軸加載技術，無槓桿結構，不受摩擦等因素影響； 非傳統閉環控制系統的絲杠升降加載系統採用雙線性無摩擦軸承執行測頭行程，幾乎不需要考慮任何絲杠系統帶來的老化和誤差；

移動工作台操作機構：工件進給、定位、加載、負載保持和自動複位的精度由步進電機保證；

電氣控制機構：高檔電氣控制箱、知名品牌電氣元件、伺服控制系統等；

安全保護裝置：所有行程均採用限位開關，確保設備在安全區域內運行； 除必要的外露部件外，其餘均採用蓋板結構。

操作和顯示：電腦觸摸屏控制，人體工學設計，美觀實用。

使用讀數顯微鏡測量壓痕。 或全自動布氏硬度測量系統。

壓頭可自動返回50mm，保護壓頭和測量機構免受高溫損壞和腐蝕。

工件檢驗過程：

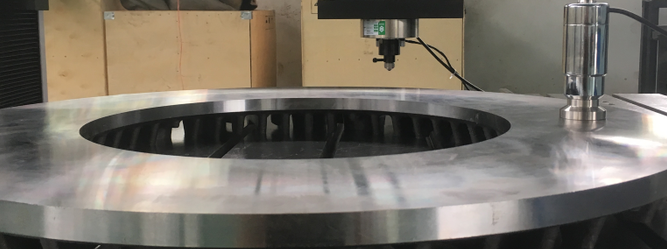

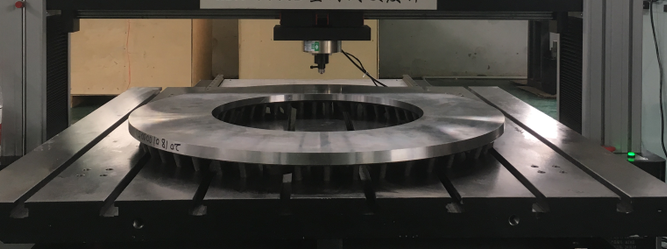

工件可由各種定製工裝固定在梯形工作台上，待測工件置於工作台上。 承載工件的工作台可以通過控制系統沿着直線導軌移動到龍門的橫樑底部，以確保直徑為1200mm的工件可以被橫樑順利通過龍門框架，橫樑由兩端的滾珠絲杠、螺母和導柱驅動的電機自動下降。 通過測控軟件調整壓頭的位置，將橫樑降低到距工件表面50mm以內。 輸入加載、保存和卸載自動程序。

橫樑（壓頭）的向下移動應可調，壓頭與工作台的距離應為50mm。

特點和優勢：

1、門式框架結構，用於大型工件的硬度檢測。

2、採用專用數控系統，閉環電控系統施加試驗力。

3、整機傳動部分完全由步進電機和滾珠絲杠組成。

4、整機故障率低，維修省時省力，無需液壓油。

5、在溫差較大的環境下使用穩定可靠。

應用範圍：

黑色金屬、有色金屬及軸承合金布氏硬度的測定；

適用範圍廣，適用於平行平面的精密測量，曲面的測量穩定可靠。

技術參數：

配置：
